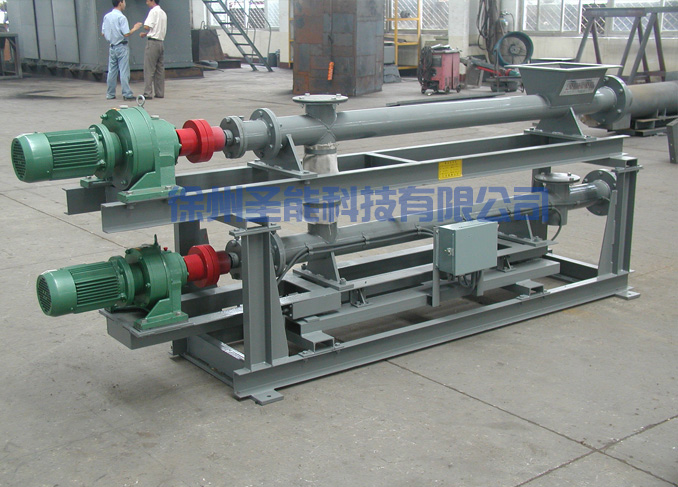

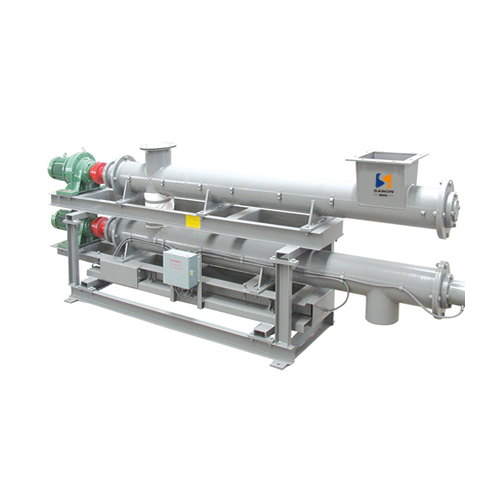

双管螺旋称重给料机

双管螺旋称重给料机

双管螺旋定量称重给料机也是一款适用于粉状、颗粒状、小块物料的动态计量衡器设备,与单管螺旋称重给料机不同的是,双管螺旋给料机分为上下两层结构,上层结构主要负责稳流和输送,下层则负责动态计量与输送,稳流效果较好,不占用空间,且工艺布置灵活,便于装、拆、移动,采用独有CS高端称重技术+精确的超精密设备制造技术+独特的稳流结构,节省空间,计量精度高, 密封结构有效杜绝粉尘外扬,使用寿命长。

称量精度 ≤1%
称量范围 5~120 m³/h
倾角 ≤20°
托动电源 三相380V
工作方式 连续
调速范围 10:1

双管螺旋称重给料机产品特点

PRODUCT FEATURES
双管螺旋称重给料机产品特点

结构设计精巧

该设备主要由稳流给料螺旋、计量输送螺旋、变频器、荷重传感器、测速传感器和驱 动电机组成,采用高精度称量结构,运用独特全密封结构及无逢钢管制作秤体,可以有效防止物料外泄,优化生产环境,长期使用不变形,使用寿命长。

稳流技术是核心

采用业内领先的稳流技术,为物料的顺畅输送保驾护航,不易结供、防止堵料,同时确保实际使用精度高、稳定性好,螺旋叶片选用锰钢材料精工制作,耐磨性强,采用无逢钢管制作秤体,优化环境,长期使用不变形,使用寿命长。

用户友好操作简单

该款设备结合现代智能化技术,操作界面更加清晰直观,用户操作更简单,可手动置入参数,日常维护更省心。

仪表零点可跟踪

螺旋定量称重给料机的仪表具备零点自动跟踪功能,称重数据一目了然,并且可以及时保护RS-485通讯接口也可配置,可通过工控机集中管控。

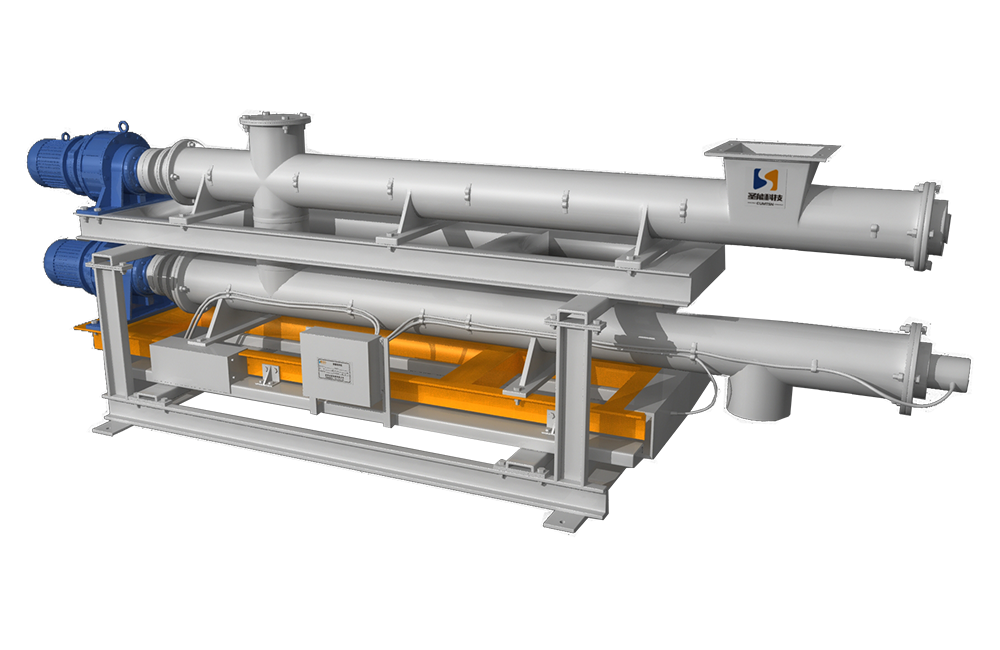

双管螺旋称重给料机产品介绍

FOUR STRUCTURAL COMPONENTS
01

产品特点

  • 独特密封结构:独特全密封结构及无逢钢管制作秤体,有效防止物料外泄, 优化生产环境,长期使用不变形。   先进稳流技术:独特的稳流结构,物料输送均匀不结拱,给料计量螺旋上下两层 进行同步调速,不易结拱、不易堵料。   核心称重技术:采用独特CS高端称重技术,使计量精度大为提高,校验精度 ≤±0.5%,实际使用精度≤±1%。   精密制造工艺:精确的超精密设备制造技术,采用无逢钢管制作秤体,螺旋叶片 选用锰钢材料精工制作,长期使用不变形。   高精度称量结构:进口拉式称重传感器直接作用,信号输出更稳定,重量信号更真实,计量更准确。
产品特点
技术参数
02

技术参数

  • 控制精度:≤±1% 称量范围:5m³/h~120m³/h 调速范围:120-1200r/min,125-1250r/min 仪表电源:220V±10%,50HZ 环境温度:-20℃~+40℃ 环境湿度:5%~90%
技术参数
03

技术原理

  • 由进料口传送物料,经螺旋输送机输送到下面连接的计量绞刀,通过安装于计量绞刀上的3只拉力传感器,将其计量螺旋完全称重的重量以正比于称重载荷的电压信号传送至控制器,于预设的绞刀速度数据结合(双管计量时,计量绞刀恒速运转向前推进物料,也就是速度信号为计量绞刀的设计值),此时重量与速度信号通过运算,可以计算出累计重量值和瞬时流量,螺旋定量称重给料机的控制系统将其实际流量信号与设定流量信号进行比对,通过PID调节输出控制信号给变频器,实现动态调节喂料绞刀的速度,从而完成定量给料工作。
技术原理
04
