高精度电子皮带秤

高精度电子皮带秤又可分为14型、17型皮带秤，是企业产量监测的好帮手，它采用全悬浮式称重桥架、或整体杠杆式结构，无需支点可移动，独特的矩形杠杆，刚性好、无变形、零点稳定性更好，该类型电子皮带秤的长期稳定性和称重的高精度性无法比拟，产品主要应用于现场工艺要求高或需要进行贸易结算的行业现场。

精度 0.25%

皮带机倾角 ≤6°、 ≤17°

称重传感器 2、4

速度传感器 1

称重桥架 全悬浮、双杠杆

计量托辊 4

获取产品报价

400-691-9150

拨打全国服务热线了解更多

高精度电子皮带秤产品特点

PRODUCT FEATURES

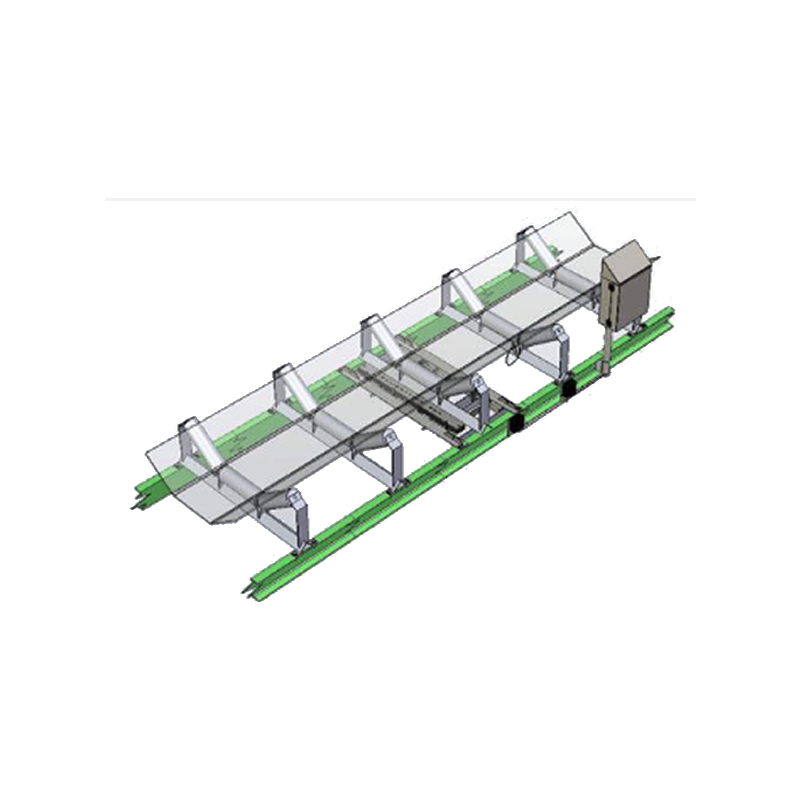

高精度皮带秤称重桥架

高精度电子皮带秤采用全悬浮式秤架结构或整体杠杆式结构，该种形式的桥架、可选A、B两种形式，秤架不会产生粘料，无耳轴支点可移动件，采用单元组件结构、力的传递环节少、安装简单便捷，易安装、免维护、精度高、运行稳、

不锈钢触摸屏称重仪表

不锈钢触摸屏称重仪表，采用7寸液晶屏显示、32位高性能处理器，全彩色界面、触摸操作、实现中文人机对话、直观显示各种相关信息，信号全隔离、抗干扰能力强，全新零点自动追踪技术，一键操作，操作记录存储，方便回溯问题，功能强大，具有在线分析、重量补偿等多种智能功能。

数字式称重传感器

自主研发的数字式称重传感器采用现场总线技术、数字通讯速度更快、传输距离更远，数据更可靠，以32位处理器为核心，运行32位实时嵌入式系统，强化动态数字滤波功能、增加线性补偿功能，防护等级更高、抗干扰能力更强、计量精度更高，远程自动诊断功能更方便快捷，可帮助准确判断故障位置，维护更智能化。

测速编码器

测速装置是我公司专利产品，该测速传感器为双轮小车结构，一圈发射360个脉冲信号，在检测皮带速度上具有实时采集优势，增加测量精度，利用无碳刷式脉冲发生器、脉冲频率和皮带速度成正比，检测范围20—2000转/分钟，安装位置除了回程皮带，另增加一个上送料皮带下表面，更真实反应称重区域的实时速度。

高精度电子皮带秤产品介绍

FOUR STRUCTURAL COMPONENTS

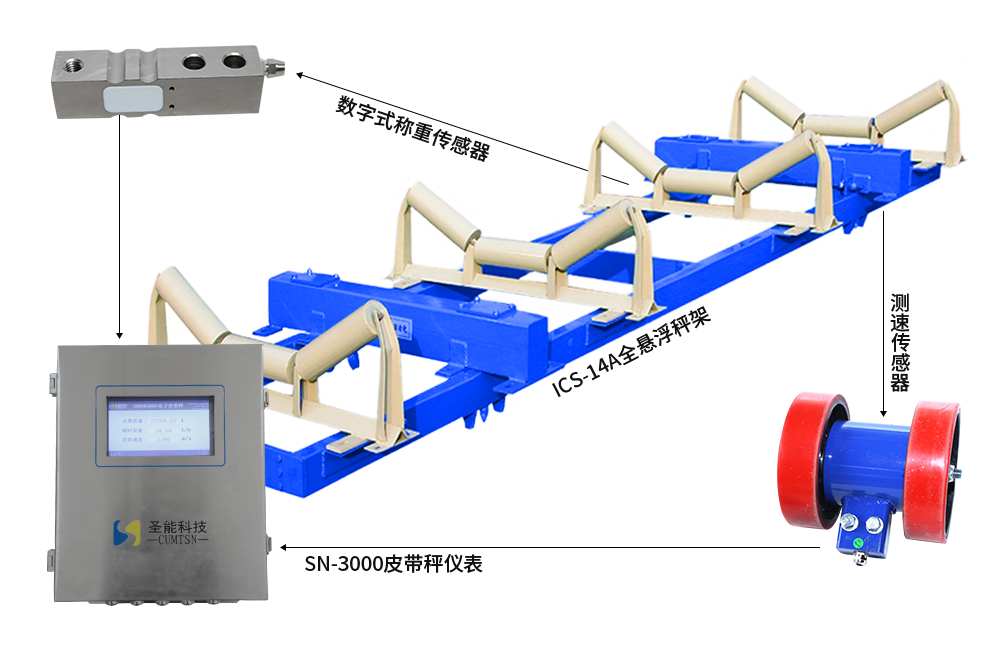

产品介绍

高精度电子皮带秤采用悬浮式桥架，桥架位于机架内，节省空间，无需支点可移动，良好的抗侧向力、抗水平分力，有效减少皮带跑偏与落料偏移对系统精度的影响，皮带宽度可根据现场需求进行调控，4只拉式传感器，直接吊于横梁中，落料偏移别担心，皮带跑偏不用愁，8个螺栓加以固定，安装便捷不费力，外侧无摩擦耳轴，抗震、耐腐。

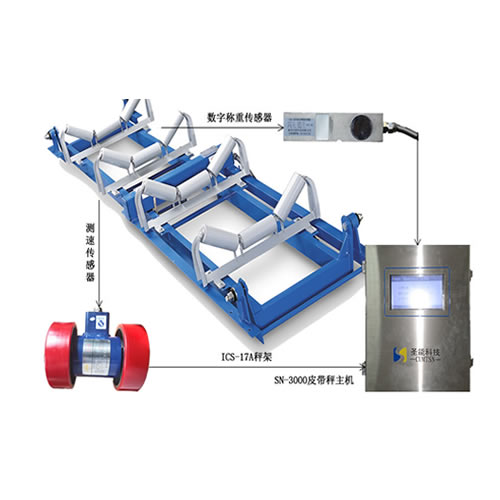

皮带秤工作原理

安装于输送架上的称重桥架，物料可作用于托辊上，通过杠杆原理，将托辊重量传递于称重传感器，传感器生成正比于物料重量的电压信号；速度传感器可直接连接在大直径测速滚筒上，当滚筒带动皮带旋转时，测速传感器将自动产生一系列正比于速度的脉冲信号，并将信号传递给仪表；经过积分计算，计算出瞬时物料质量，通过不间断的累积计算，计算出整个皮带上的物料质量，然后在仪表上显示，做到真正精确的动态称重。

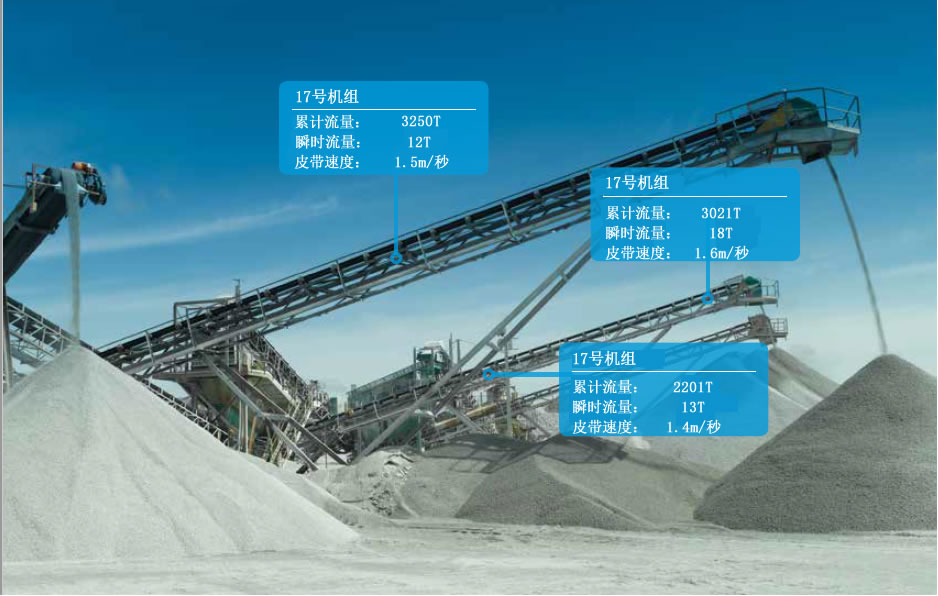

适用范围

广泛应用于各种散装物料的计量称重，如化工、饲料、冶金、建材、贸易、运输、农业和能源等行业；适用电厂、煤矿井下、冶金车间、化工厂、建材、及港口、码头等各种不同环境；适用于：【块状】：煤炭、砂石骨料、矿石、有色金属；【颗粒】：肥料 | 饲料 | 石英砂 | 粮食；【粉料】：水泥 | 粉煤灰 | 石灰粉 | 铁矿粉；【片状】：秸秆 | 碎木片 | 玻璃纤维；【其他】：污泥 | 黏土 | 炼油渣 | 高温熟料等各种物料。

全国免费咨询热线：

400-691-9150

在线咨询

项目案例

PROJECT CASES

四川攀枝花攀钢选矿厂-皮带秤案例

【客户背景】：攀钢集团有限公司，在钒钛磁铁矿资源综合利用方面已处于世界领先水平，是引领全球的产钒企业，我国核心的钛原料和拥有完整产业链的钛加工企业，我国重要的铁路用钢、汽车用钢、家电用钢、特殊钢生产基地

【安装负责人】：王师傅

【安装设备】：ICS-17A电子皮带秤

【安装现场】：此次安装的主要设备——ICS-17A皮带秤，是一款针对散装物料（煤粉、矿石等）进行动态连续计量的自动化设备，在热电厂应用颇多。

【安装时间】：一个星期

【客户评价】：效率很快，运行效果也非常好，希望能持续合作下去！

...

MORE+

长沙铁建重工-盾构机安装皮带秤案例

【客户背景】：中国铁建重工集团股份有限公司，隶属于世界500强企业中国铁建集团有限公司，集隧道智能装备施工、高端轨道设备装备的研究、设计、制造、服务于一体的专业化大型企业。自2017年起，中国铁建集团分公司长沙铁建重工与圣能科技建立长期合作，其盾构机上安装的皮带秤由圣能科技提供。

【安装负责人】：李师傅

【安装现场】：

【安装时间】：一星期

【客户评价】：相信通过本次合作，能够帮助我们进一步提升整个运营效率、降低运营成本。

...

MORE+

山西吕梁桃园鑫隆煤业有限公司-井下应急广播系

【客户背景】：山西吕梁中阳桃园鑫隆煤业有限公司，经营范围包括矿产资源开采：煤炭开采、洗选及销售；废弃资源综合利用。

【安装负责人】：刘师傅

【安装现场】：KT421井下应急广播系统

【安装时间】：半个月

【客户评价】：相信通过本次合作，能够帮助我们进一步提升整个运营效率、降低运营成本。

...

MORE+

吉林热电厂-皮带秤案例

【客户背景】：占地面积599.56万平方米，其中厂区面积63.12万平方米，灰场占地536.44万平方米。共安装高温高压锅炉13台，汽轮发电机组11台，总装机容量90万千瓦。

【安装负责人】：王师傅

【安装现场】：此次安装的主要设备——皮带秤，是一款针对散装物料（煤粉、矿石等）进行动态连续计量的自动化设备，在热电厂应用颇多。

【安装时间】：两天

【客户评价】：热电厂的车间主任刘先生：“ 圣能的小王真的是一个细心的人，两天时间把我这边的皮带秤安装的十分妥帖，还教了我很多平时日常维护的小技巧，和这样的公司合作，我真的放心。”

...

MORE+
