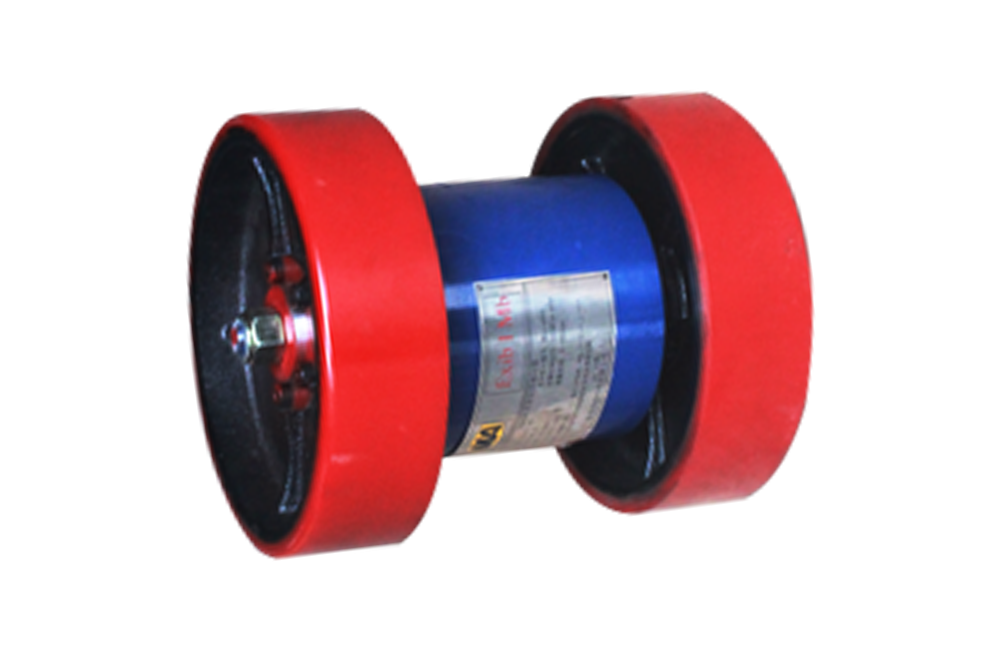

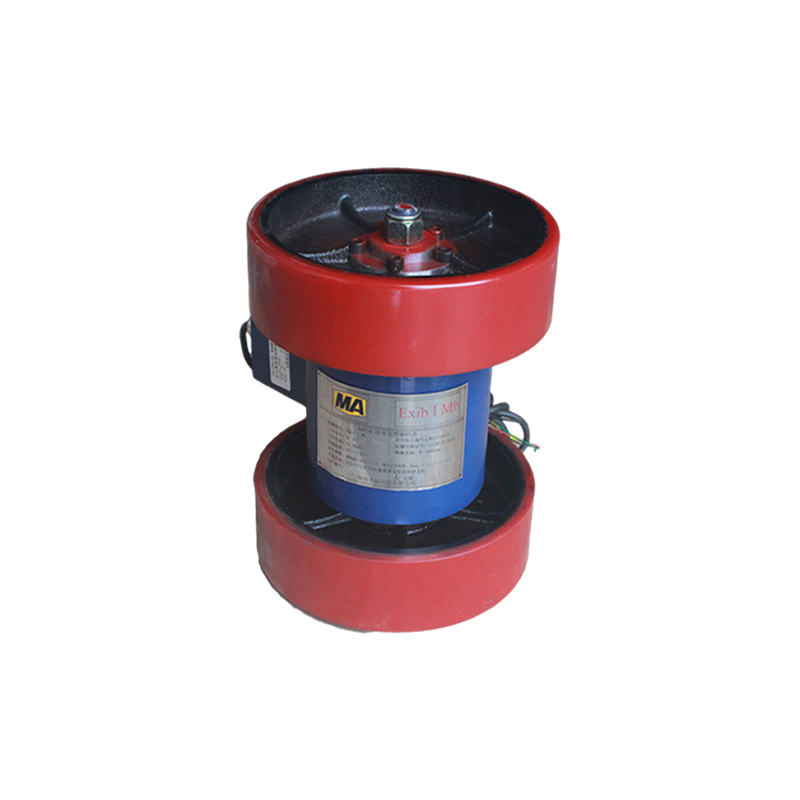

BQH5矿用本安型编码器

BQH5矿用本安型编码器

BQH5矿用本安型编码器专为煤矿井下恶劣环境而生,采用本安型设计,采用双轮小车结构,结构设计精妙,不仅最大限度提高了测量精度,避免设备运行出现飞跳的情况,而且增加工艺美感,精选钢材材质,监测滚筒真正转速,能有效把皮带行进的速度转换为脉冲信号(360P/R),通过MHYVRP1×4型电缆传输给主机,可用于有煤尘、甲烷等易燃易爆的危险场所,广泛适用于给料机、皮带秤等各种工业计量设备。

BQH5矿用本安型编码器产品特点

PRODUCT FEATURES
BQH5矿用本安型编码器产品特点

进口内核,寿命更长

使用进口欧姆龙编码器内核,直流脉冲发生器不需要调整更换碳刷, 使用寿命更长

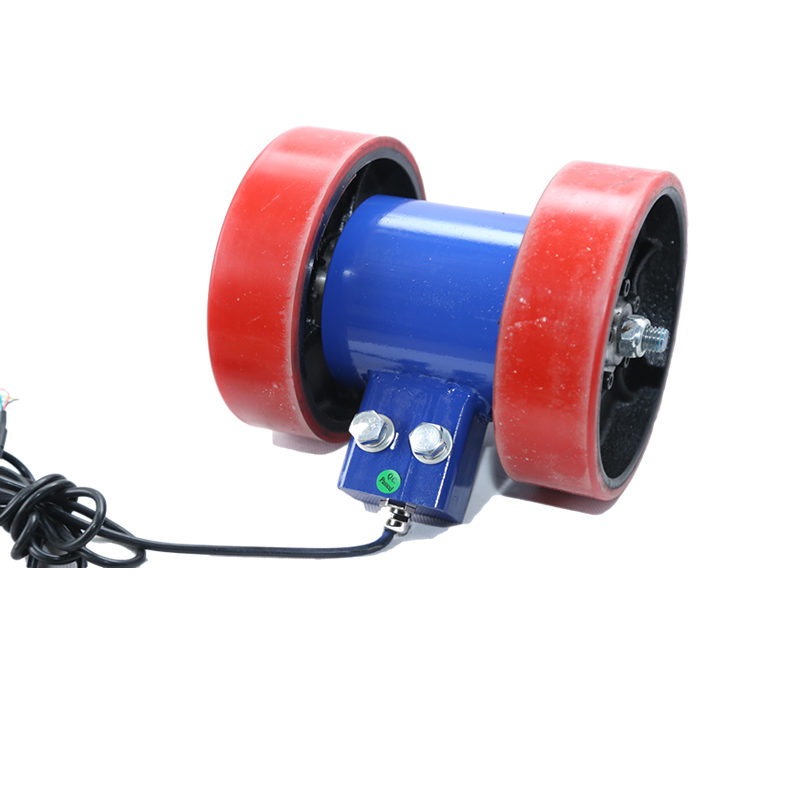

双轮设计,精度更高

独特的双轮包胶设计,最大限度提高了测量精度,避免设备运行出现 飞跳的情况,增加工艺美感。

使用便捷,无需维修

采用直流脉冲发生器,无需调整或更换碳刷,使用便捷、无需校准和调整,减少维修成本。

配件升级,应用广泛

配升级保护配件,广泛应用于给料机、皮带秤等各种工业计量设备。

BQH5矿用本安型编码器产品介绍

FOUR STRUCTURAL COMPONENTS
01

产品优势

  • BQH5矿用本安型编码器为我司专利产品,该测速传感器为双轮小车结构,提高测量精度的同时,可避免设备运行出现飞跳的情况,使用进口欧姆龙编码器内核,直流脉冲发生器无需调整和更换碳刷,延长使用寿命,一圈发射360个脉冲信号,在监测皮带速度上具有实时采集优势,增加测量精度,安装位置除了回程皮带,又增加一个上送料皮带下表面,更真实的反应称重区域的实时速度,配有升级保护配件,广泛适用于给料机、皮带秤等各种工业计量设备。
产品优势
工作原理
02

工作原理

  • 编码器有一个中心有轴的光电码盘,其上有光电发射、接收器件、环形通、暗的刻线等,去获得四组正弦波信号组成A、B、C、D,每个正弦波相差90°相位差,将C、D信号反向,叠加在A、B两相上,可增强稳定信号,另每转输出一个Z相脉冲以代表零位参考位。
工作原理
03

技术参数

  • 测量转速范围:0~600rpm 额定工作电压:DC5V 基本误差:≤5%(F.S.) 工作电流:小于等于 40mA 最大传输距离:3m(传输电缆MHYV1×4×7/0.28,单根导线截面积0.43mm²) 1路无源频率信号输出:频率范围0~3600Hz,截止状态输出时,漏电阻不小于100kΩ;导通状态输出时,电压降不大于0.5V(灌入电流为2mA时),其正脉冲和负脉冲宽度占空比不得小于30%。
技术参数
04
