ICS-17A型电子皮带秤

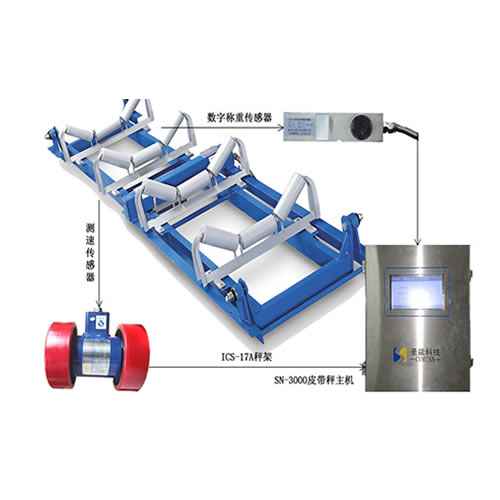

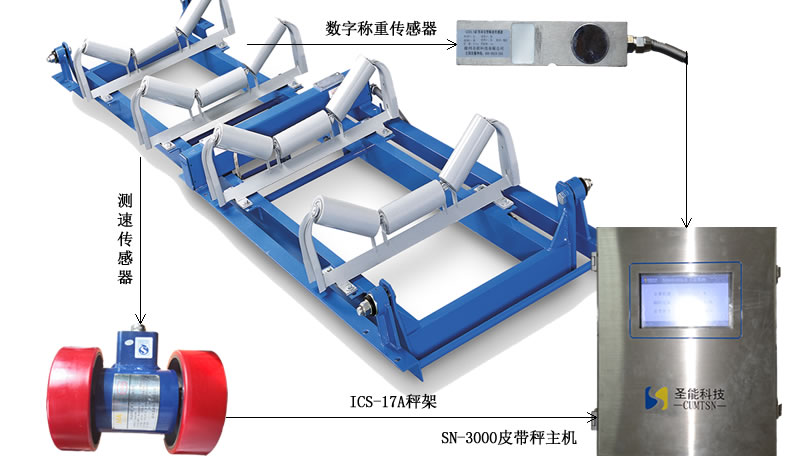

ICS-17A型电子皮带秤采用4托辊、双杆式结构，运用2只拉式传感器连接主副秤架，外侧支承采用无摩擦橡胶耳轴，有效降低皮带跑偏、物料堆积等因素带来的偏载力影响，在同等情况下，计量精度更高、更稳定、更可靠，环境适应性更强。

精度 ±0.25%

皮带机倾角 ≤17°

称重传感器 2

速度传感器 1

称重桥架 双杠杆

计量托辊 4

获取产品报价

400-691-9150

拨打全国服务热线了解更多

ICS-17A型电子皮带秤产品特点

PRODUCT FEATURES

ICS-17型称重桥架

采用四托辊双杆式结构设计，2只拉式传感器连接主副秤架，配备强度矩形管，自身轻巧刚性足，不存在支点磨损、积灰等问题，减少维护量，外侧支承无摩擦耳轴支点，可有效克服皮带跑偏和偏载对精度造成的影响，环境适应能力较强。

不锈钢触摸屏称重仪表

不锈钢触摸屏称重仪表，彩色液晶大屏，实现中文人机对话、直观显示各种相关信息，零点校准可一键操作，无须电位器调节和机械调零，操作记录存储，方便回溯问题，功能强大，具有在线分析、重量补偿等多种智能功能。

数字式称重传感器

自主研发的数字式称重传感器，以32位处理器为核心，运行32位实时嵌入式系统，强化动态数字滤波功能、增加线性补偿功能，运用现场总线技术、数字通讯速度更快、传输距离更远、数据更可靠，防护等级较高、抗干扰能力较强、计量精度较高、地址可调、便于使用与互换。

测速编码器

测速装置是我公司专利产品，该测速传感器为双轮小车结构，一圈发射360个脉冲信号，在检测皮带速度上具有实时采集优势，增加测量精度，检测范围20—2000转/分钟，安装位置除了回程皮带，另增加一个上送料皮带下表面，更真实反应称重区域的实时速度。

ICS-17A型电子皮带秤产品介绍

FOUR STRUCTURAL COMPONENTS

产品介绍

ICS-17A型电子皮带秤主要适用于主运输皮带上，安装的输送机倾角应该≤17°，被广泛应用于工业企业称重过程的控制，如监测生产量、监测库存量、控制产品的定量，适用于环境相对比较恶劣，如煤矿井下，含易燃易爆气体、粉尘等防爆要求比较高的危险场所。

皮带秤工作原理

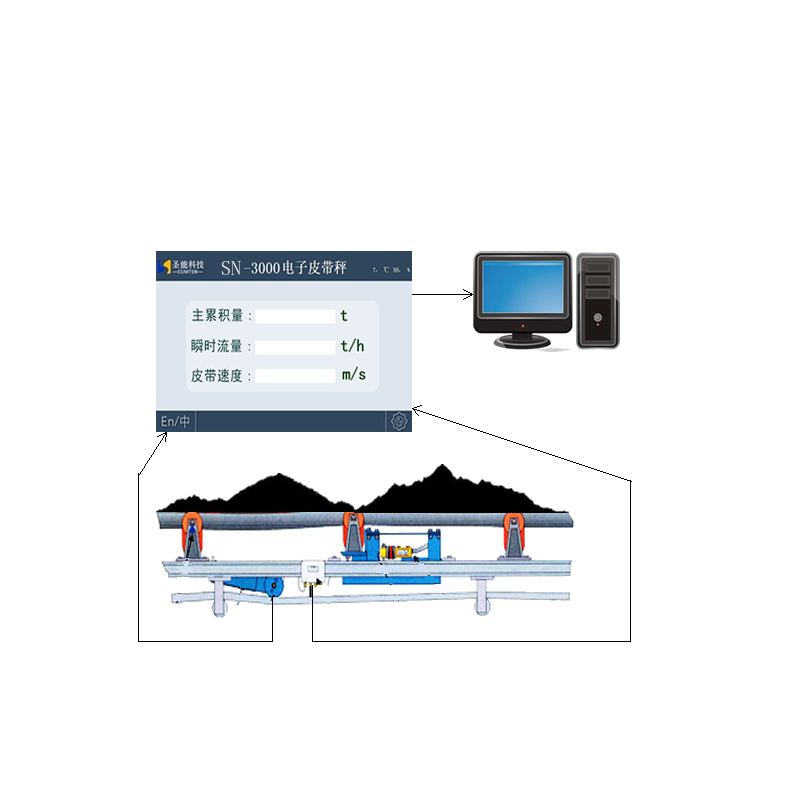

安装于输送架上的称重桥架，物料可作用于托辊上，通过杠杆原理，将托辊重量传递于称重传感器，传感器生成正比于物料重量的电压信号；速度传感器可直接连接在大直径测速滚筒上，当滚筒带动皮带旋转时，测速传感器将自动产生一系列正比于速度的脉冲信号，并将信号传递给仪表；经过积分计算，计算出瞬时物料质量，通过不间断的累积计算，计算出整个皮带上的物料质量，然后在仪表上显示，做到真正精确的动态称重。

适用范围

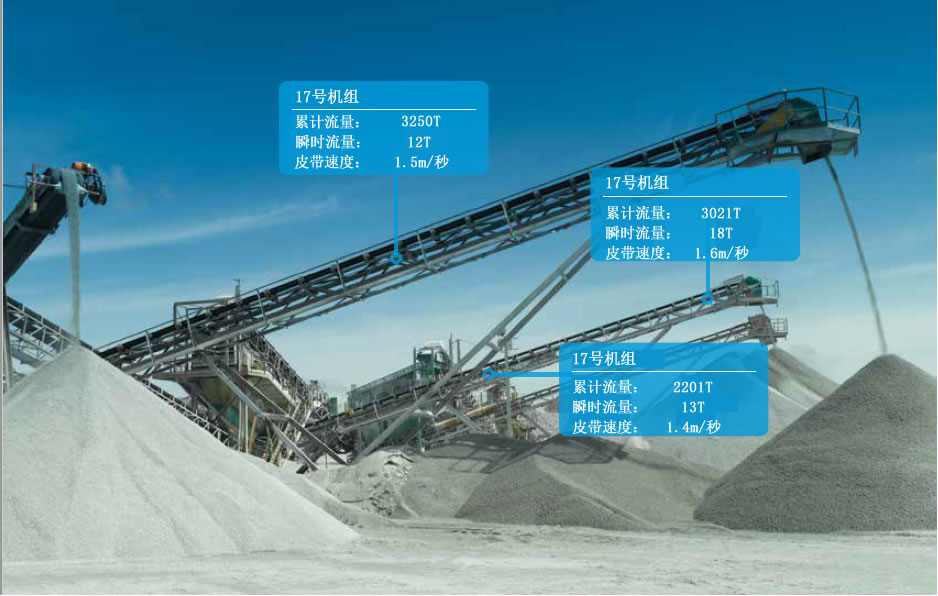

广泛应用于各种散装物料的计量称重，如化工、饲料、冶金、建材、贸易、运输、农业和能源等行业；适用电厂、煤矿井下、冶金车间、化工厂、建材、及港口、码头等各种环境；适用于：【块状】：煤炭、砂石骨料、矿石、有色金属；【颗粒】：肥料 | 饲料 | 石英砂 | 粮食；【粉料】：水泥 | 粉煤灰 | 石灰粉 | 铁矿粉；【片状】：秸秆 | 碎木片 | 玻璃纤维；【其他】：污泥 | 黏土 | 炼油渣 | 高温熟料等各种物料。

全国免费咨询热线：

400-691-9150

在线咨询

项目案例

PROJECT CASES

长沙铁建重工-盾构机安装皮带秤案例

【客户背景】：中国铁建重工集团股份有限公司，隶属于世界500强企业中国铁建集团有限公司，集隧道智能装备施工、高端轨道设备装备的研究、设计、制造、服务于一体的专业化大型企业。自2017年起，中国铁建集团分公司长沙铁建重工与圣能科技建立长期合作，其盾构机上安装的皮带秤由圣能科技提供。

【安装负责人】：李师傅

【安装现场】：

【安装时间】：一星期

【客户评价】：相信通过本次合作，能够帮助我们进一步提升整个运营效率、降低运营成本。

...

MORE+

山西吕梁桃园鑫隆煤业有限公司-井下应急广播系

【客户背景】：山西吕梁中阳桃园鑫隆煤业有限公司，经营范围包括矿产资源开采：煤炭开采、洗选及销售；废弃资源综合利用。

【安装负责人】：刘师傅

【安装现场】：KT421井下应急广播系统

【安装时间】：半个月

【客户评价】：相信通过本次合作，能够帮助我们进一步提升整个运营效率、降低运营成本。

...

MORE+

四川攀枝花攀钢选矿厂-皮带秤案例

【客户背景】：攀钢集团有限公司，在钒钛磁铁矿资源综合利用方面已处于世界领先水平，是引领全球的产钒企业，我国核心的钛原料和拥有完整产业链的钛加工企业，我国重要的铁路用钢、汽车用钢、家电用钢、特殊钢生产基地

【安装负责人】：王师傅

【安装设备】：ICS-17A电子皮带秤

【安装现场】：此次安装的主要设备——ICS-17A皮带秤，是一款针对散装物料（煤粉、矿石等）进行动态连续计量的自动化设备，在热电厂应用颇多。

【安装时间】：一个星期

【客户评价】：效率很快，运行效果也非常好，希望能持续合作下去！

...

MORE+

吉林热电厂-皮带秤案例

【客户背景】：占地面积599.56万平方米，其中厂区面积63.12万平方米，灰场占地536.44万平方米。共安装高温高压锅炉13台，汽轮发电机组11台，总装机容量90万千瓦。

【安装负责人】：王师傅

【安装现场】：此次安装的主要设备——皮带秤，是一款针对散装物料（煤粉、矿石等）进行动态连续计量的自动化设备，在热电厂应用颇多。

【安装时间】：两天

【客户评价】：热电厂的车间主任刘先生：“ 圣能的小王真的是一个细心的人，两天时间把我这边的皮带秤安装的十分妥帖，还教了我很多平时日常维护的小技巧，和这样的公司合作，我真的放心。”

...

MORE+
